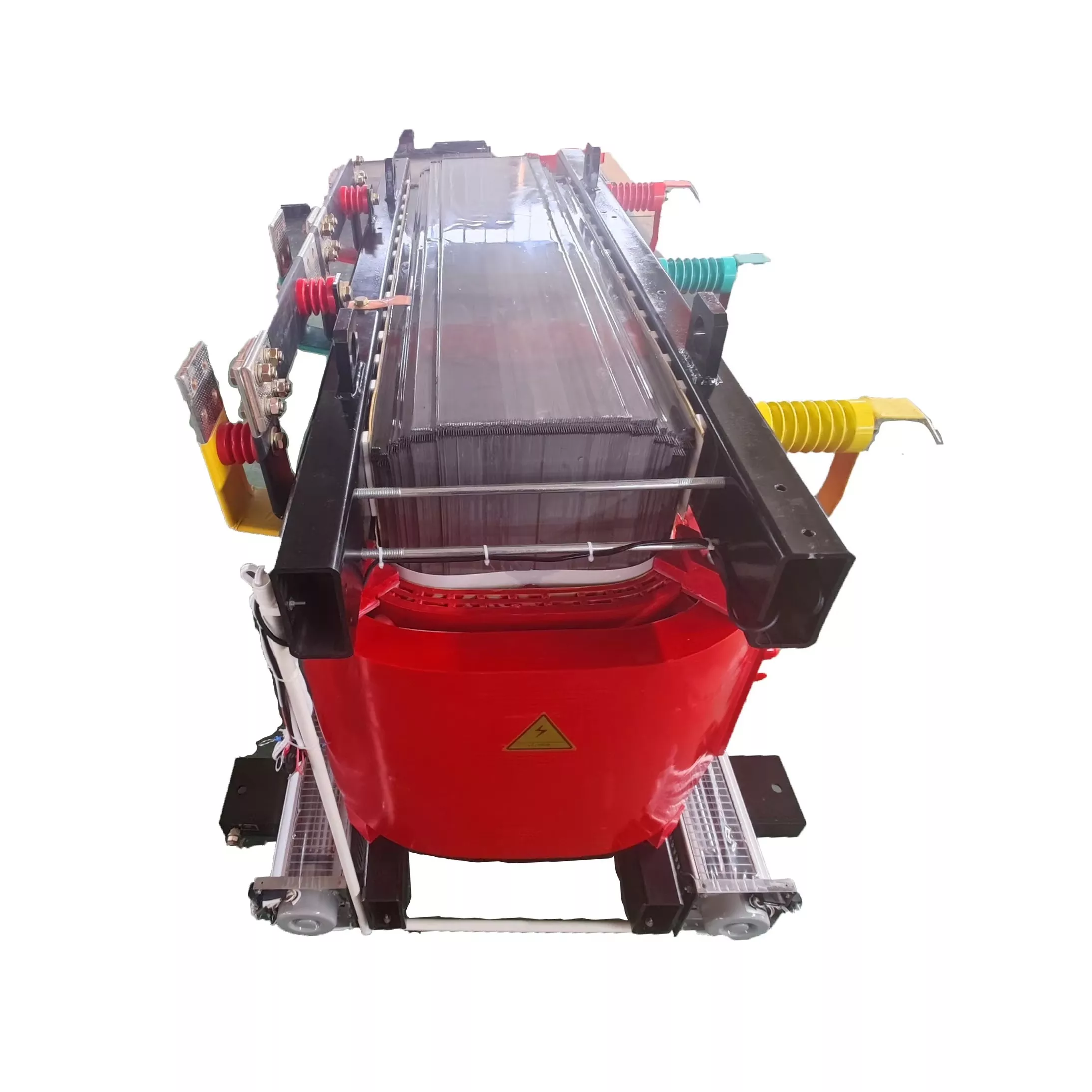

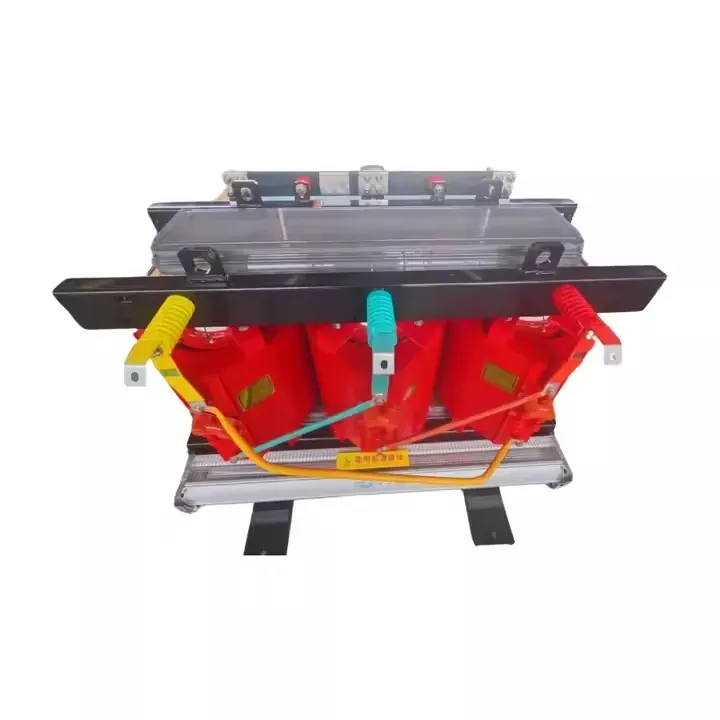

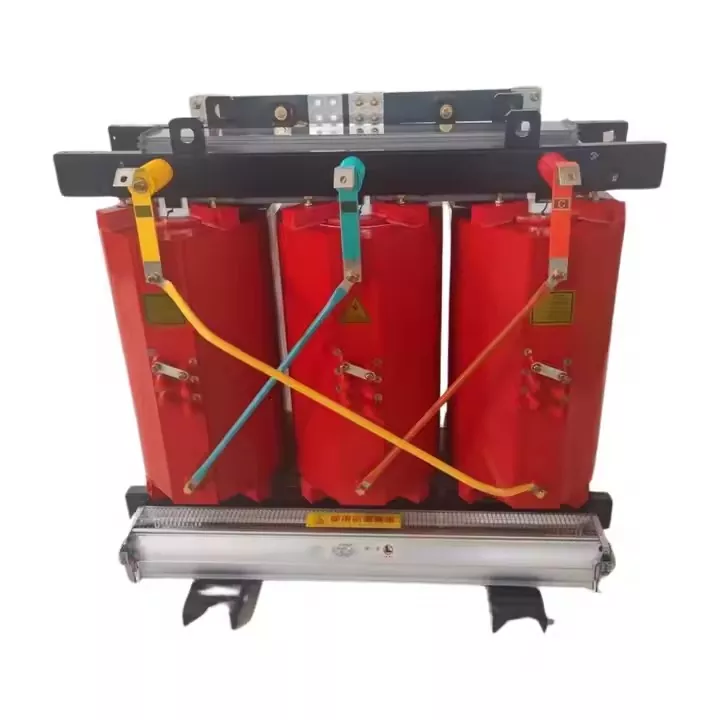

Lugao Power Co., Ltd.에서 제조 한 SCB11 800kva 10kv 드라이 유형 분배 변압기는 안전성 및 환경 지속 가능성을 향상시키면서 효율적인 전력 분배를 제공하도록 설계되었습니다. SCB11 시리즈는 고급 진공 주조 코일 와인딩 기술을 사용하여 최소한의 손실과 최적의 에너지 효율을 보장합니다. 변압기에는 고품질 에폭시 수지가 절연되어 화염 지연자이며자가 extinguishing이며 수분 저항성이 우수하여 안전 표준이 높은 환경에 설치하는 데 이상적입니다.
Lugao Power Co., Ltd.가 제조 한 SCB11 800kva 10kv 드라이 유형 분배 변압기는 현대 전력 분배 요구를 충족시키기위한 신뢰할 수 있고 안전한 솔루션입니다. SCB11 시리즈는 고급 단열 및 진공 압력 임시 (VPI) 기술을 사용하여 우수한 유전 적 특성, 더 나은 열 안정성 및 우수한 기계적 강도를 제공합니다. 변압기는 무모한 손실을 줄이고, 에너지 효율을 향상 시키며, 광범위한 분배 애플리케이션에 대한 일관된 전압 출력을 보장하도록 설계되었습니다.
에폭시 캡슐화 된 와인딩은 화염 지연과자가 잉글랜드로 변압기를 밀집된 지역 또는 화재 보호가 필요한 곳에서 안전하게 만듭니다. SCB11 변압기는 또한 외부 냉각 팬이 필요없이 안정적인 성능을 보장하여 유지 보수 및 운영 비용을 줄이는 데 도움이되는 고급 자연 공기 (AN) 냉각 시스템을 특징으로합니다. 견고한 구조와 쉬운 설치로 SCB11 800kVA 10kV 드라이 유형 유통 변압기는 산업 시설, 상업용 단지, 발전소 및 인프라 프로젝트를 포함한 광범위한 응용 분야에 적합합니다.
| CAPAC | 높은 | 수도꼭지 | 낮은 | 벡터 | 장애 | 달다 | 외부 | 외부 |
| ity (kv | 볼트 | 범위 | 볼트 | 그룹 | 춤 | t | 치수 | 차원 |
| 에이) | e | (%) | e | e | (kg) | (MM) | 인클로저 (MM) | |
| (KV) | (KV) | |||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 2.5 ± 5 |
0.4 | Dyn11 yyn0 |
4 |
270 | 590 × 500 × 640 | 1000 × 900 × 1050 |
| 50 | 360 | 620 × 550 × 670 | 1000 × 900 × 1050 | |||||
| 80 | 510 | 680 × 580 × 710 | 1050 × 950 × 1100 | |||||
| 100 | 570 | 720 × 600 × 720 | 1100 × 950 × 1150 | |||||
| 125 | 600 | 860 × 650 × 850 | 1250 × 1000 × 1300 | |||||
| 160 | ± 2 × 2. 5 ± 5 |
730 | 900 × 710 × 890 | 1300 × 1050 × 1350 | ||||
| 200 | 850 | 940 × 750 × 980 | 1300 × 1100 × 1500 | |||||
| 250 | 980 | 960 × 770 × 1030 | 1300 × 1100 × 1550 | |||||
| 315 | 1130 | 1020 × 790 × 1060 | 1400 × 1150 × 1550 | |||||
| 400 | 1330 | 1060 × 880 × 1100 | 1450 × 1200 × 1600 | |||||
| 500 | 1480 | 1080 × 900 × 1160 | 1450 × 1200 × 1700 | |||||
| 630 | 6 | 1580 | 1200 × 920 × 1150 | 1550 × 1200 × 1700 | ||||
| 800 | 1910 | 1260 × 920 × 1260 | 1600 × 1200 × 1800 | |||||
| 1000 | 2260 | 1320 × 940 × 1300 | 1700 × 1250 × 1800 | |||||
| 1250 | 2660 | 1380 × 950 × 1380 | 1750 × 1250 × 1900 | |||||
| 1600 | 3180 | 1460 × 1120 × 1490 | 1850 × 1400 × 2000 | |||||
| 2000 | 3600 | 1490 × 1120 × 1620 | 1900 × 1450 × 2200 | |||||
| 2500 | 4220 | 1520 × 1120 × 1760 | 1950 × 1500 × 2200 | |||||
| 3150 | 5000 | 1600 × 1120 × 1860 | 2000 × 1550 × 2300 | |||||
| 4000 | 6300 | 1680 × 1120 × 2150 | 2100 × 1600 × 2600 |
1. 해수면 위의 높이는 1000m 미만입니다.
2. 가장 높은 공기 온도 +40ºC
3. 가장 높은 일일 평균 공기 온도 +30ºC
4. 가장 높은 연간 평균 공기 온도+20V
5. 최신 실외 공기 온도 -25ºC
6. 설치 위치 : 실내 또는 실외에 관계없이 화재 또는 폭발 위험, 상당한 오염, 화학 부식 또는 과도한 진동이없는 지역에 설치에 적합합니다.
1. 지정된 한계 내에서 작동 : +40ºC (최고 기온), +30ºC (일일 평균 최고) 및 +20ºC (최고 연간 평균).
2. 1000m 미만의 고도에서 건식 유형 변압기에 적합합니다. 극단을 고려하십시오 : -25ºC (최저 실외 온도).
통풍:
3. 건식 유형 변압기가 열을 소산하려면 공기 흐름이 부족합니다.
4. 드라이 타입 변압기는 수분에 내성이 있습니다. 높은 습도에 대한 장기 노출로부터 보호합니다.
5. Dry Type Transformers는 지정된 하중 및 전압 제한 내에서 작동해야합니다.
6. 조화 및 전압 변동에 대한 보호 조치.
7. 실내 또는 실외에 관계없이 화재/폭발 위험, 오염, 부식 또는 과도한 진동이없는 지역의 건식 유형 변압기를 설치하십시오.
8. 제조업체의 권장 사항에 따라 정기적 인 유지 보수 관행을 제공합니다.
9. Dry Type Transformers는 지정된 과부하 용량 내에서 작동해야합니다.
10. 건식 트랜스포머로 저음 레벨을 유지합니다.
